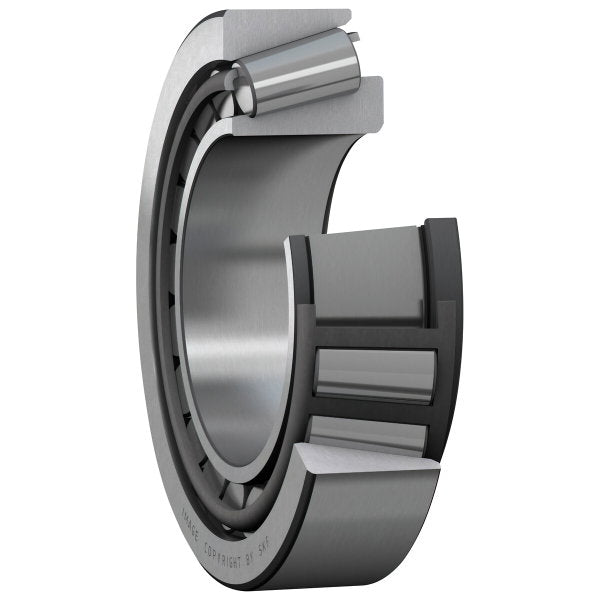

Kartiorullalaakeri 17X40X12 SKF

Ulkohalkaisija (D) 40 mm
Mitat:
Reiän halkaisija (d) 17 mm
Laakerin kokonaisleveys (T) 13,25 mm
Sisärenkaan olakkeen halkaisija (d1) 29 mm
Sisärenkaan leveys (B) 12 mm
Leveys, ulkorengas (C) 11 mm
Kulmasäde, sisärengas (r1,2) min. 1 mm
Kulmasäde, ulkorengas (r3,4) min. 1 mm
Etäisyys painepiste (a) 9,515 mm
Olakkeen mitat:
Olakkeen halkaisija akseli (da) max. 23 mm
Olakkeen halkaisija akseli (db) min. 23,5 mm
Olakkeen halkaisija pesä (Da) min. 34 mm
Olakkeen halkaisija pesä (Da) max. 34,5 mm
Olakkeen halkaisija pesä (Db) min. 37 mm
Olake, pesä - aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 2 mm
Olake, pesä - aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 2 mm
Pyöristyksen säde (ra) max. 1 mm
Pyöristyksen säde (rb) max. 1 mm
Laskentatiedot:
Dynaamisen peruskuormituksen arvo (C) 23,4 kN
Staattisen peruskuormituksen arvo (C0) 18,6 kN
Väsymiskuormitusraja (Pu) 1,83 kN
Referenssinopeus 15000 r/min
Rajanopeus 18000 r/min
Laskentakerroin (e) 0,35
Laskentakerroin (Y) 1,7
Laskentakerroin (Y0) 0,9
