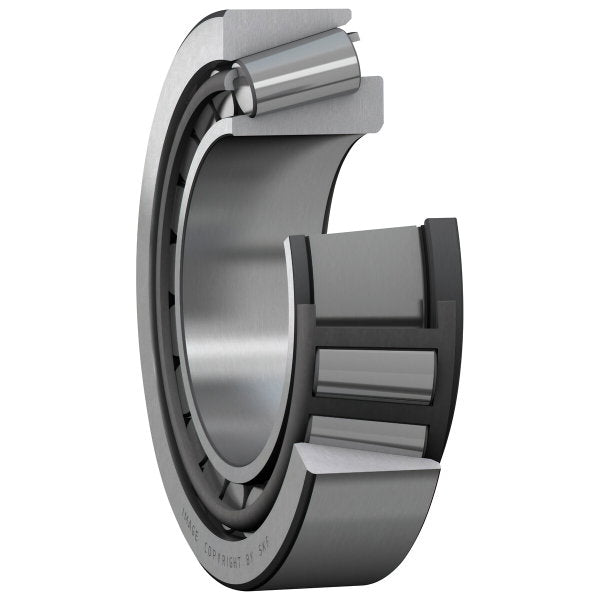

Kartiorullalaakeri 25X52X16,25 SKF

Ulkohalkaisija (D) 52 mm
Mitat:
Reiän halkaisija (d) 25 mm
Laakerin kokonaisleveys (T) 16,25 mm
Sisärenkaan olakkeen halkaisija (d1) 38 mm
Sisärenkaan leveys (B) 15 mm
Leveys, ulkorengas (C) 13 mm
Kulmasäde, sisärengas (r1,2) min. 1 mm
Kulmasäde, ulkorengas (r3,4) min. 1 mm
Etäisyys painepiste (a) 12,33 mm
Olakkeen mitat:
Olakkeen halkaisija akseli (da) max. 32 mm
Olakkeen halkaisija akseli (db) min. 31,5 mm
Olakkeen halkaisija pesä (Da) min. 44 mm
Olakkeen halkaisija pesä (Da) max. 46 mm
Olakkeen halkaisija pesä (Db) min. 48 mm
Olake, pesä - aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 2 mm
Olake, pesä - aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 3 mm
Pyöristyssäde (ra) max. 1 mm
Pyöristyssäde (rb) max. 1 mm
Laskentatiedot:
Dynaaminen kantavuusluku (C) 30,8 kN
Staattinen kantavuusluku (C0) 33,5 kN
Väsymiskuormitusraja (Pu) 3,45 kN
Referenssinopeus 10000 r/min
Rajanopeus 13000 r/min
Laskentakerroin (e) 0,37
Laskentakerroin (Y) 1,6
Laskentakerroin (Y0) 0,9
