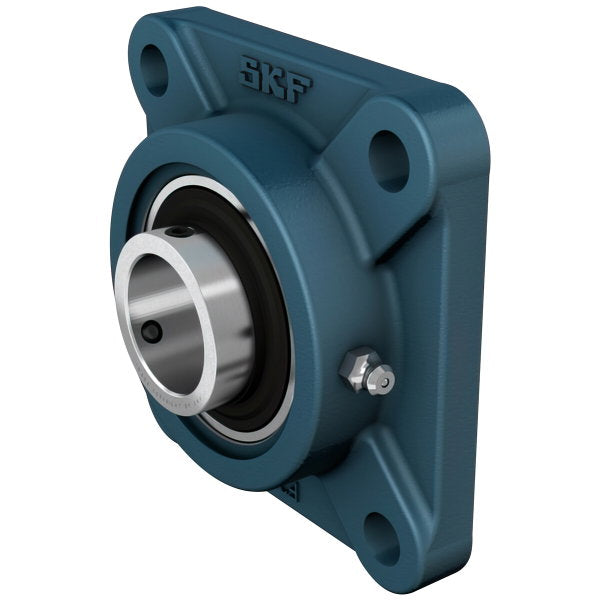

Laakeriyksikkö 45 mm laippa SKF

Ulkohalkaisija, sisärengas (d1) 56,8 mm
Mitat:
Reiän halkaisija (d) 45 mm
Kokonaisleveys (A) 38 mm
Laipan leveys (A1) 16 mm
Päätykannen ulkonema (A5) 26,5 mm
Laakerin kokonaisleveys (B) 49,2 mm
Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 8 mm
Ulkoinen yläosan halkaisija (Db1) 108 mm
Kiinnityspulttien välinen etäisyys (J) 105 mm
Kokonaispituus (L) 137 mm
Kiinnityspulttireiän halkaisija (N) 16 mm
Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 30,2 mm
Yksikön kokonaisleveys (T) 52,2 mm
Rasvanipan päätypallon halkaisija (DN) 6,6 mm
Kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
Rasvanipan kierre (GN) 1/4-28 UNF
Pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
Pesäkierteen aksiaalinen sijainti (R1) 26 mm
Laskentatiedot:
Dynaamisen peruskuormituksen arvo (C) 33,2 kN
Staattisen peruskuormituksen arvo (C0) 21,6 kN
Väsymiskuormitusraja (Pu) 0,915 kN
Rajanopeus 3400 r/min
